EC-3001多通道模拟量输入模块(裸板型及亚当机壳型)

EC-3001多通道模拟量输入模块(裸板型及亚当机壳型)

1.应用场景

模拟量的数字化是工业控制领域和物联网领域的的一个大的检测分支,而4-20mA信号是这些领域(尤其工控领域)使用的最多的模拟信号。EC-3001用于将模拟量转化为数字量的场合,其拥有8个模拟量采集通道,模拟量转换的数据通过RS485总线提供给DCS,PLC,HMI等设备。EC-3001采用标准的modbus RTU进行数据传输。


2.简介

EC-3001是一款8通道模拟量采集单元。该产品支持标准的modbus RTU通信协议,可以作为modbus模拟量采集从站。EC-3001全部采用工业级芯片,SMT贴片,回流焊焊接,工作稳定可靠。EC-3001结构紧凑,节省安装空间。该产品兼容性良好,对于所有标准的modbus RTU协议的主站设备支持良好。

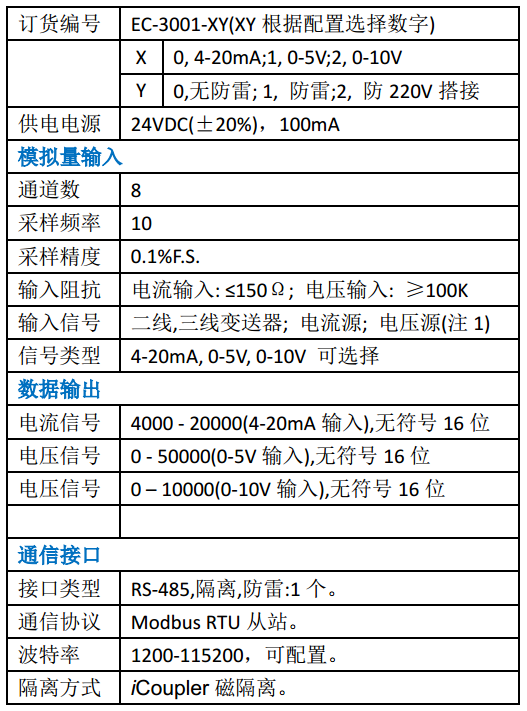

3.主要技术参数

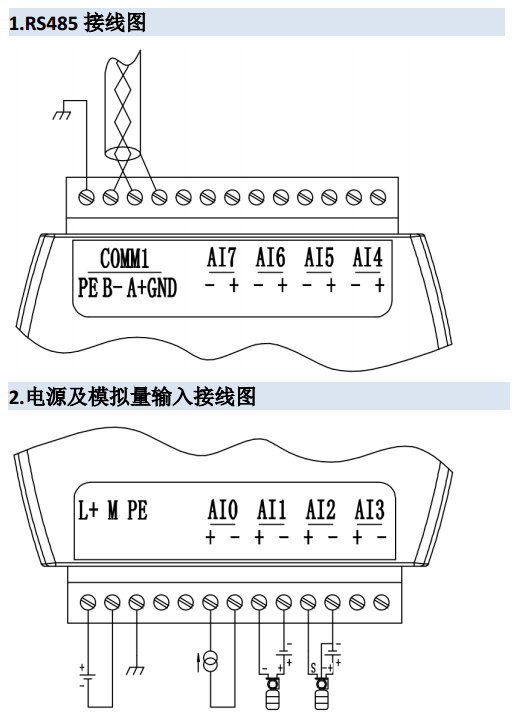

4.接线方式



5.外观尺寸

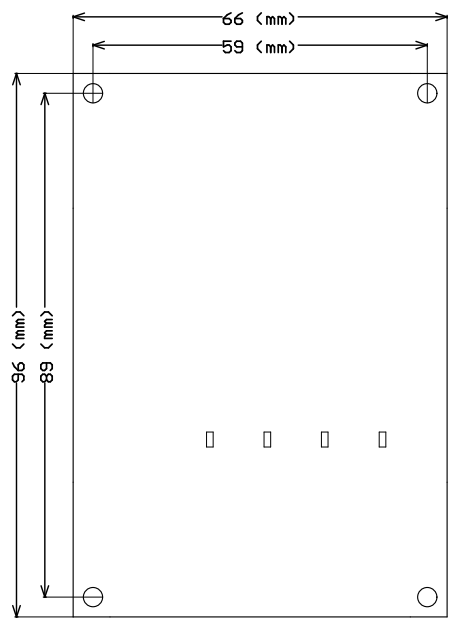

a.裸板尺寸

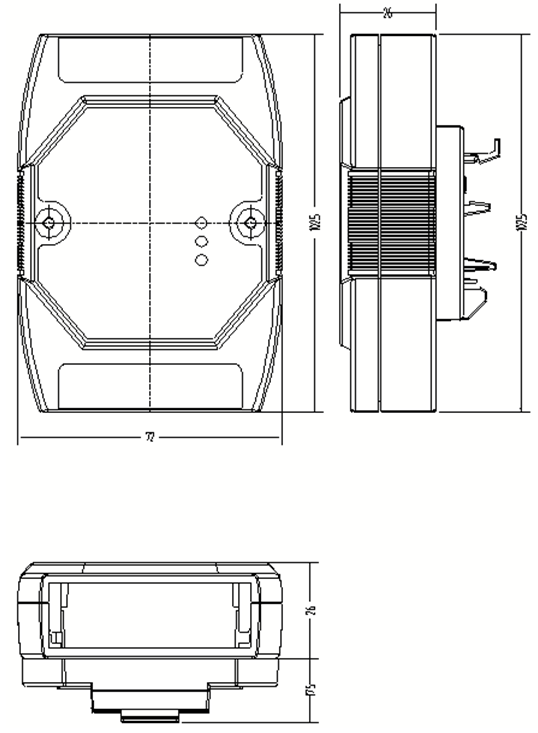

b.亚当外壳尺寸

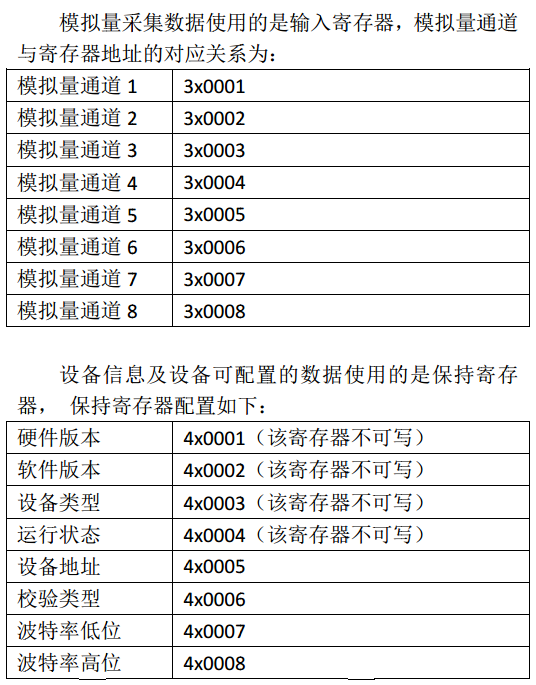

6.寄存器地址



7.下载链接

EC-3001.pdf
